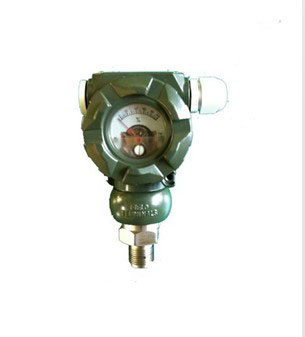

- 產品名稱：擴散硅壓力變送器BP
- 添加時間：2013-07-12 15:08:00
- 推薦度：
BP800系列壓力變送器具有工作可靠,性能穩定,BP800系列壓力變送器安裝使用方便,體積小,BP800系列壓力變送器重量輕,性能價格比高等特點.BP800系列壓力變送器能在各種正負壓力測量中得到廣泛應用
BP800系列壓力變送器采用擴散硅或陶瓷壓阻傳感器作為壓力檢測元件,BP800系列壓力變送器傳感器的信號經高性能電子放大器轉換成4-20mA或0-10mA統一輸出信號.
☆主要性能指標
◆BP800系列壓力變送器
精度等J:0.25J基本誤差±0.25%
0.5J基本誤差±0.5%
◆BP800系列壓力變送器
非線性誤差: 0.25J≤±0.25%FS
0.5J≤±0.5%FS
◆BP800系列壓力變送器
輸出特性:兩線制4-20mA輸出,標準供電DC24V,負載電阻大于600Ω時,每增加50Ω需增加1V供電,但高供電J限為DC36V.當需要超過DC24V供電時,輸出回路應避免長期工作在零負載電阻狀態,必要時可在輸出回路中串入電阻以降低輸出功率管的功耗.零負載電阻時底供電電壓DC12V
☆主要技術參數
測量范圍：表 壓（G） 0-6KPa～3500KPa
密封壓（S） 0-1MPa～35MPa
J 壓（A）0-35KPa～3500KPa
精 確 度：0.2% ；0.5%
適用介質：液體、氣體、蒸汽
過壓J限：用戶量程壓力值的3倍
補償溫度：-20～80℃
工作溫度：-40～85℃
保存溫度：-40～125℃
溫度系數：在溫度補償范圍內零點和量程均為 0.15％/10℃
穩 定 性：±0.2％FS/年
啟動時間：2秒，不需預熱
電源電壓：12～36V DC，
帶LED顯示表時為15～36V DC，
通常：24V DC
輸出信號：4～20mA DC
大負載：50×(電源電壓-12)Ω
位置影響：任何方向偏離90°，零點變化≤0.1％
振動影響：對于l0g峰值，20～2000Hz條件下無影響
濕度影響：0～95％相對濕度無影響
外殼：模壓鑄鋁（外涂蘭色環氧樹脂）
防護等J：IP65
現場指示：31/2 LED數字顯示表
電氣接口：M20×1.5
過程連接：M20×1.5或1/2NPT
接濕件：<過程連接>不銹鋼1Cr18Ni9Ti
<隔離膜片> 316不銹鋼
<密封件>氟橡膠O型環
填充液：硅油
尺寸：80×106×130
重量：1kg
☆選型表
BP800
系列號（壓力變送器）
代號
測量方式
A
J壓（適用測量范圍：代碼2～7）
G
表壓（適用測量范圍：代碼1～7）
S
密封壓（背壓腔為標準一個大氣壓，適用測量范圍：代碼6～9、0）
代號
測量范圍
1
0-6KPa～35KPa
2
0-35KPa～100KPa
3
0-50KPa～210KPa
4
0-100KPa～350KPa
5
0-200KPa～700KPa
6
0-500KPa～2100KPa
7
0-1MPa～3.5MPa
8
0-3MPa～7MPa
9
0-7MPa～2lMPa
0
0-15MPa～35MPa
代號
精度等J
A
0.2％
B
0.5％
代號
接口方式
1
M20×1.5陽螺紋
2
1/2NPT陽螺紋
3
用戶可選
代號
防爆方式
N
普通不防爆
I
本安防爆
D
隔離防爆
代號
選項
L
31/2 LED數字顯示器
BP800 G 6 A 1 N L <——選型舉例
