- 產品名稱：普通屏蔽型補償導線
- 添加時間：2020-10-29 09:51:57
- 推薦度：
一、概述
帶屏蔽的補償導線可抗信息干擾、增加導線的強度，分內屏蔽和外屏蔽。
二、產品標準
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a）型號 個字母與熱電偶的分度號相對應
b）字母“X”表示延伸型補償導線（型別）
c）字母“C”表示補償型補償導線（型別）
注：SC型補償導線可配用R型分度號熱電偶

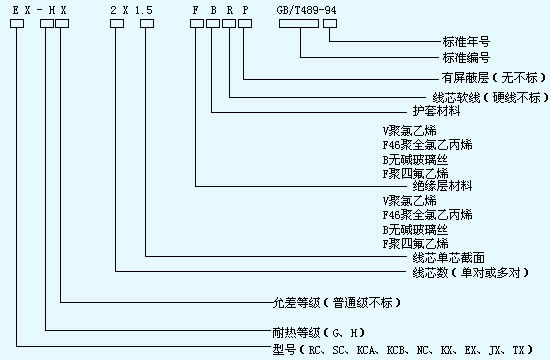

三、型號及規格
1）型號、合金絲材料和絕緣顏色
型號 | 分度號 | 配用熱電偶 | 補償導線合金絲 | 絕緣層著色 | ||
正極 | 負極 | 正極 | 負極 | |||
BC | B | 鉑銠30-鉑銠6 | 銅 | 銅 | 灰 | |
SC | S | 鉑銠10-鉑 | SPC( 銅 ) | SNC( 銅鎳0.6) | 紅 | 綠 |
RC | R | 鉑銠13-鉑 | RPC( 銅 ) | RNC( 銅鎳0.6) | 紅 | 綠 |
KCA | K | 鎳鉻-鎳硅 | KPCA( 鐵 ) | KNCA( 銅鎳 2) | 紅 | 藍 |
KCB | KPCB( 銅 ) | KNCB( 銅鎳 4) | 紅 | 藍 | ||
KX | KPX( 鎳鉻 10) | KNX( 鎳硅 3) | 紅 | 黑 | ||
NC | N | 鎳鉻硅-鎳硅 | NPC( 鐵 ) | NNC( 銅鎳 18) | 紅 | 灰 |
NX | NPX( 鎳鉻 14 硅) | NNX( 鎳硅 4) | 紅 | 灰 | ||
EX | E | 鎳硅-鎳硅 | EPX( 鎳鉻 10) | ENX( 銅鎳 45) | 紅 | 棕 |
JX | J | 鐵-銅鎳 | JPX( 鐵 ) | JNX( 銅鎳 45) | 紅 | 紫 |
TX | T | 銅-銅鎳 | TPX( 銅 ) | TNX( 銅鎳 45) | 紅 | 白 |
WC3/25 | WRe3-WRe25 | 鎢-鎢25 | WPC3/25 | WNC3/25 | 紅 | 黃 |
WC5/26 | WRe5-WRe26 | 鎢錸5-鎢錸26 | WPC5/26 | WNC5/26 | 紅 | 橙 |
2）使用分類及護層顏色
型號 | SC | KC | KC1 | KX | EX | JX | TX |
正極 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 |
負極 | 綠 | 藍 | 海藍 | 黑 | 棕 | 紫 | 白 |
表一
使用分類 | 精度等級及標志 | 護層著色 | |||
普通級 | 精密級 | 普通級 | 精密級 | ||
一般用 | G | / | S | 黑色 | 灰色 |
耐熱用 | H | / | S | 黑色 | ****** |
表二
3）補償導線的熱電勢、允差
補償導線型號 | 熱電勢及允差（μV） | 熱電偶測試端溫度(℃) | |||||
100 ℃ | 100 ℃ | ||||||
熱電勢(標準值) | 允 差 | 熱電勢(標準值) | 允 差 | ||||
普通級 | 精密級(S) | 普通級 | 精密級(S) | ||||
SC或RC | 645 | ±60(±5.0℃) | ±30(±2.5℃) | 1440 | ±60(±5.0℃) | -- | 1000 |
KCA | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
KCB | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | -- | -- | 900 |
KX | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
NC | 2774 | ±100(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
NX | 2774 | ±200(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
EX | 6317 | ±60(±2.5℃) | ±120(±1.5℃) | 13419 | ±200(±2.5℃) | ±120(±1.5℃) | 600 |
JX | 5268 | ±140(±2.5℃) | ±85(±1.5℃) | 10777 | ±140(±2.5℃) | ±85(±1.5℃) | 500 |
TX | 4277 | ±60(±1.0℃) | ±30(±0.5℃) | 9285 | ±90(±1.5℃) | ±48(±0.8℃) | 300 |
4）允差及往復電阻
補償導線型號 | 20 ℃時往復電阻 Ω/m 不大于 | ||||
0.2mm? | 0.5mm? | 1.0mm? | 1.5mm? | 2.5mm? | |
NC 或 BC | 0.25 | 0.10 | 0.05 | 0.03 | 0.02 |
KCA | 3.50 | 1.40 | 0.70 | 0.47 | 0.28 |
KCB | 2.60 | 1.40 | 0.70 | 0.47 | 0.28 |
KX | 5.50 | 2.20 | 1.10 | 0.73 | 0.44 |
EX | 6.25 | 2.50 | 1.10 | 0.73 | 0.44 |
JX | 6.25 | 2.50 | 1.25 | 0.83 | 0.50 |
TX | 3.25 | 1.30 | 0.65 | 0.43 | 0.26 |
NC | 3.75 | 1.50 | 0.75 | 0.50 | 0.30 |
N | 7.15 | 2.86 | 1.43 | 0.95 | 0.57 |
WC3/25 | 0.50 | 0.20 | 0.10 | 0.07 | 0.04 |
WC5/26 | 0.50 | 0.20 | 0.10 | 0.07 | 0.04 |
絕緣電阻（20℃）：PVC絕緣不小于25MΩ.Km；FEP或PEA絕緣不小于100MΩ.Km。
阻燃特性：通過A類（按GB12666.5-90試驗）
